Einführung Aktiv-Sound

Systembeschreibung

Das el-com AKTIV-SOUND-SYSTEM ist eine in Modulbauweise ausgeführte, äußerst vielseitige und wandelbare Akustikanlage die jeden Beschallungsbedarf deckt. Hotels und Restaurants, Konferenzzentren und Schulen, Mehrzweckhallen, Krankenhäuser, Seniorenheime, Kaufhäuser und Supermärkte, sowie Großgaragen, Außenanlagen,  Sportplätze und Schwimmbäder lassen sich mit dem System in beliebiger Weise beschallen.

Die el-com Akustikanlage umfasst ein variables zentrales Steuergerät in Einschubtechnik, verschiedene externe Steuergeräte mit Fremdeingängen (MIC, LINE), Zimmerstellen für die Hotelbeschallung, Mikrofonsprechstellen und verschiedene Ausführungen von aktiven Lautsprechern und Lautsprecherboxen. Komplementärprodukte sind beispielsweise eine individuell modifizierbare Bankettschaltung für Konferenz- und Tagungsräumlichkeiten, sowie eine neuentwickelte  Babysitteranlage für Hotels und Pensionen. Darüber hinaus werden auf Kundenwunsch und nach Bedarf ständig neue Schaltungen und Zusatzgeräte entwickelt.

Grundprinzip der in Niedervolttechnik (24-Volt-Technik) ausgeführten Beschallungsanlagen ist die a k t i v e  S i g n a l­ a u f b e r e i t u n g, das heißt, die Leistungsverstärkung erfolgt unmittelbar am Lautsprecher, was im Vergleich zu herkömmlichen 100-Volt-Anlagen einige Vorteile bietet:
Durch die unmittelbare Leistungsverstärkung am Lautsprecher entfallen schwere und platzraubende Komponenten, wie Endstufe und Übertrager im zentralen Steuergerät, was eine kompakte Bauweise mit äußerst geringem Platzbedarf und hohem Bedienerkomfort ermöglicht. Des weiteren garantiert die aktive Signalaufbereitung Dynamik und beste Wiedergabequalität in allen Frequenzbereichen. Die Kompatibilität der einzelnen Module und die dezentrale Leistungsverstärkung erlaubt jederzeit problemlose und beliebige Erweiterung bestehender Beschallungsanlagen und gewährleistet überdies eine hohe Betriebssicherheit.

Bei der Konzeption des el-com AKTIV-SOUND-SYSTEMS wurde besonderes Augenmerk auf eine ergonomische Bauweise gelegt. Modernes Design und Eleganz verbunden mit hohem Bedienerkomfort ergeben ein Produkt, das auch anspruchsvollen Wünschen gerecht wird.

Kriterien, Verkabelung

1. KRITERIEN

• Leistungsendstufen mit großem Platzbedarf und starker Wärmeentwicklung im zentralen Steuergerät entfallen.
• Die stromgesteuerten Endstufen garantieren:
- Klangtreue ohne Verzerrungen, die beste Impulswiedergabe im Bass-Bereich
- Reine Mittel- und Hochtonwiedergabe und einen äußerst linearen Frequenzgang.
- Hoher Fremdspannungsabstand
• Die Modulbauweise ermöglicht eine flexible, den Kundenwünschen angepasste Ausführung des zentralen Steuergerätes in 19"-Technik, das betriebsbereit und anschlussfertig geliefert wird.
• Eloxal oder RAL Farben  und Abmessungen der Zimmerpaneele nach Kundenwunsch.
• Die Möglichkeit der Erweiterung durch zusätzliche Peripheriegeräte ist gegeben.
• Anschaltung externer Steuergeräte in kompakter Ausführung:
- Programmwahl, Höhen- und Tiefeneinstellung
- Eingänge für Mikro, CD, Tape... zur dezentralen Programmgestaltung
• Vielfältige Möglichkeiten der Konferenzschaltung
• Vorrangschaltung für mehrere Prioritäten (Sprechstellen, Alarmtonband...)
• Problemlose Notstromversorgung in kompakter Ausführung
Hohe Betriebssicherheit

2. VERKABELUNG

Der Signalanschluss des zentralen Steuergerätes an die Zimmerstellen, externer Steuergeräte und Aktivlautsprecher erfolgt über niederohmige Linienverstärker (pro Programm nur eine Ader). Für die Stromversorgung (24 Volt DC) sind zwei Adern (je nach Strombedarf 0,8 - 2,5mm) vorzusehen und zwei weitere Adern zur Durchschaltung bzw. Musikausblendung bei Mikro- oder Alarmdurchsagen.
Für 5 Musikprogramme sind inkl. Vorrangschaltung somit 9 Adern erforderlich.

Vorteile und Verwendungszweck

- Einfache Projektierung des Systems
- Zur Realisierung ausgefallener Kundenwünsche einsetzbar
- Einheitliche Signalpegel und Spannungen
- Kostengünstige Standard Signalquellen einsetzbar
- Geringer Platzbedarf und niedrige Wärmeentwicklung der Zentraleinheit
- Einfache und gute Bedienbarkeit der Systemkomponenten
- Kostengünstiger Einsatzbeginn und spätere Erweiterung ohne Leistungseinschränkung
- Standort der Zentrale frei wählbar, bzw. variabel
- Zentraleinheit nicht unbedingt erforderlich
- Externe Steuerungen flexibel zur dezentralen Einspielung verwendbar
- Jederzeit Not-, Sammel- und Einzelruf in beliebig vielen Kreisen möglich
- Wenn erforderlich, bei einfachster Bedienung, zu jeder Zeit an jedem Ort, jedes Programm frei wählbar sowie Lautstärke und Klangfarbe
- Für die Signalübertragung werden keine besonderen Ansprüche an das Kabelnetz gestellt, das heißt, vorhandene Kabelnetze können genutzt werden (keine Abschirmung, geringe Spannungsfestigkeit max. 24 Volt, einfache Erweiterung)
- Mit anderen Beschallungstechniken kombinierbar

Typische Konfiguration

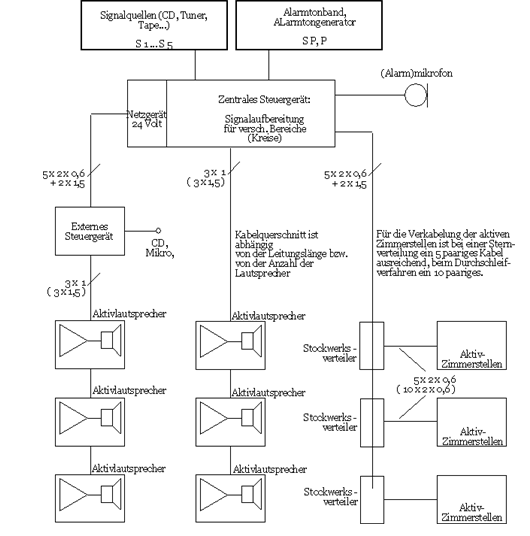

Blockschaltung: Zentrales Steuergerät - Externe Steuergeräte

Grundsätzlicher Aufbau

VERKABELUNG:
Der Signalanschluss des zentralen Steuergerätes an die Zimmerstellen, externer Steuergeräte und Aktivlautsprecher erfolgt über niederohmige Linienverstärker (pro Musikprogramm eine Ader). Für die Stromversorgung (24 Volt DC) sind zwei Adern (je nach Projekt zwischen 0,8 mm bis 2,5 mm) vorzusehen und zwei weitere Adern zur Durchschaltung bzw. Musikausblendung bei Mikro- oder Alarmdurchsage.
Für fünf Musikprogramme mit Vorrangschaltung werden somit neun Adern benötigt.
